API 立式常壓儲槽簡介

作者  呂連慶

作者 呂連慶

社團法人中華產業機械設備協會

作者  林靜芳

作者 林靜芳

鋐原能源股份有限公司

 目錄

壹、前言

  常壓儲槽廣泛使用於儲運設施,煉油石化等行業,其成品及液體化學品之原料槽,中間產品槽及成品槽等儲存設備均屬之,本文將對儲槽相關法規及標準,儲槽適用範圍及分類及內浮頂儲槽構造等詳加說明,以提供給相關從業人員參考。

貳、法規及標準

  一、常用儲槽標準

  1. CNS 12937 B5114鋼製全熔接石油類儲槽構造
  2. 美國石油學會標準API 650
  3. 英國標準BS EN 14015
  4. 日本工業標準JISB8501
  5. 德國標準DIN4119/DIN EN14015
  6. 石油化工行業標準SH3046(中國)
  7. 國家標準GB50341(中國)(油槽設計規範)
  8. 國家標準GB50128(中國)(油槽施工規範)

二、國內儲槽相關標準及規範

  1. 石油業儲槽設備設置管理規則(經濟部能源局)
  2. 公共危險物品及可燃性高壓氣體製造儲存處理場所設置標準暨安全管理辦法(內政部消防署)
  3. 液體公共危險物品儲槽滿水水壓,地盤基礎及熔接檢查基準(內政部消防署)
  4. 揮發性有機物空氣污染管制及排放標準(行政院環保署)
  5. 建築物耐風設計規範(內政部營建署)
  6. 建築物耐震設計規範(內政部營建署)

參、常壓儲槽適用範圍及分類

一、常壓儲槽適用範圍

  目前世界各國普遍採用美國石油學會,API standard 650標準,Welded Tanks for Oil Storage (銲接油槽)為主要標準,儲存內容物限於非冷凍液體。其儲槽壓力不超過2.5 psi (錶壓),儲槽溫度不超過2000F(930C),如依附錄M設計,其最高溫度達5000F(2600C)。API standard 650標準相關附錄如下:附錄E(耐震設計)、附錄F(內壓設計)、附錄V(外壓設計)、附錄H(內浮頂)。

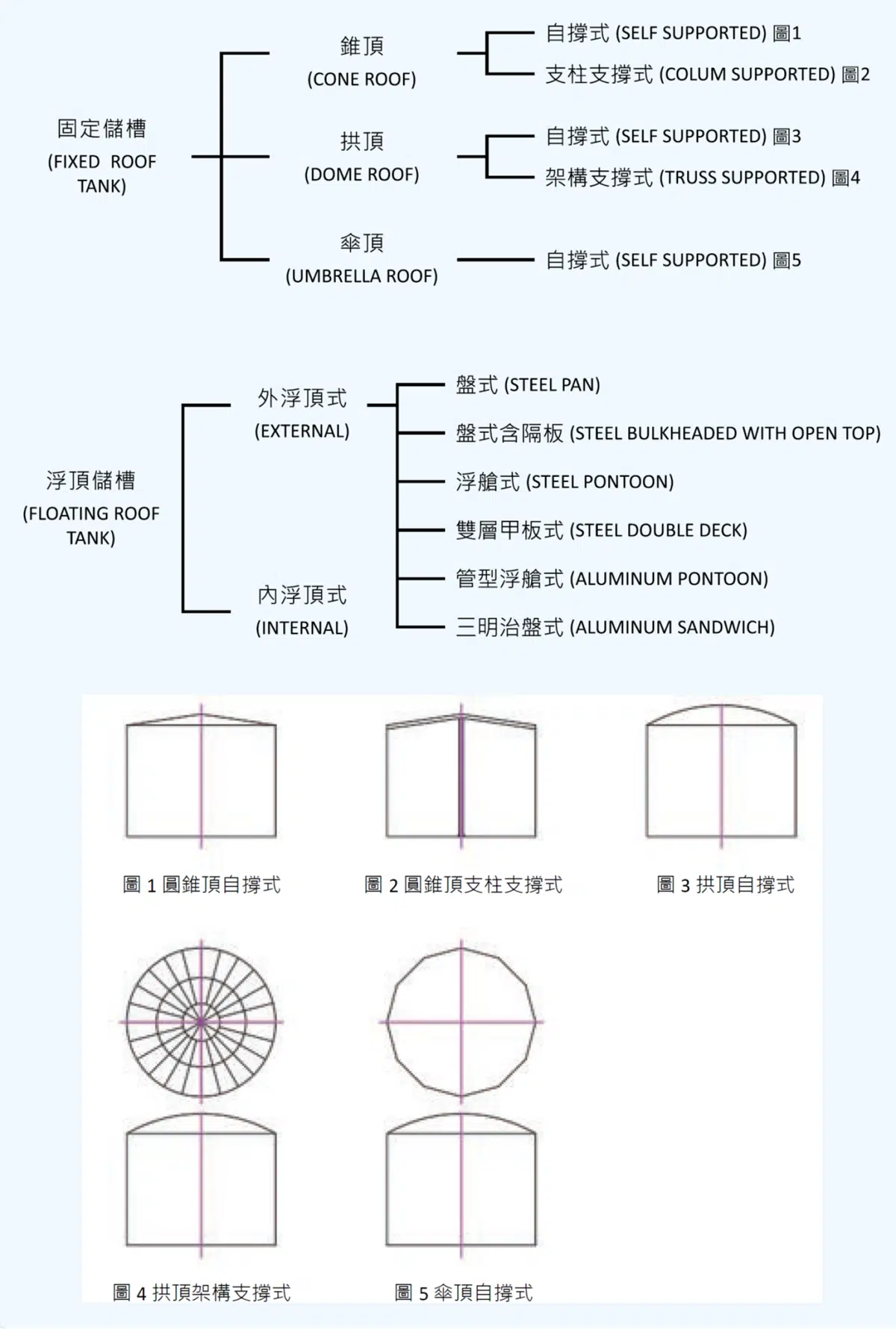

 二、常壓儲槽分類

        立式圓胴型常壓儲槽依其槽頂結構分類如下:

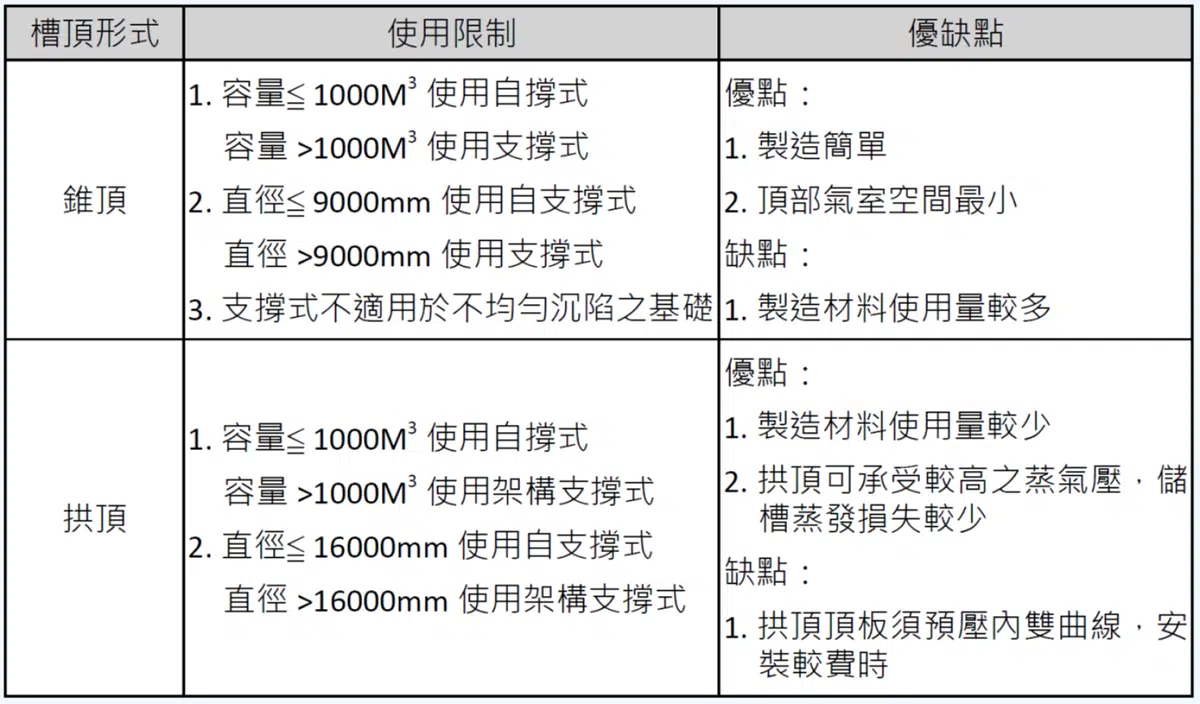

三、槽頂型式選用

  槽頂型式主要有三種為錐頂、拱頂及傘頂,傘形任何水平截面均為有規則的多邊形,傘頂其使用限制與拱頂相同,安裝方式較拱頂容易,茲將常用錐頂級拱頂槽頂形式選用如下:

肆、外浮頂儲槽

  外浮頂儲槽,其槽頂為開放式,利用漂浮在儲液表面上方的浮頂,隨著儲液進出而上下浮動,浮頂與槽壁間有密封裝置,使槽內液體與大氣隔絕,相較於固定頂儲槽而言,可有效減少儲液進出槽體時的蒸發損失,一般使用於石油腦或原油儲槽,外浮頂儲槽浮頂結構及密封裝置與內浮頂儲槽相同,說明請參考內浮頂儲槽。圖6為浮艙式外浮頂儲槽外型圖。

  因應環保法規其揮發性有機物(VOCs)排放量管制日趨嚴苛,外浮頂儲槽已逐漸被內浮頂儲槽所取代。

伍、內浮頂儲槽

  內浮頂儲槽是在固定頂儲槽內部增設浮頂,因有固定頂能有效防止風、砂、雨、雪及灰塵的侵入,在各種氣候條件下均能確保儲槽品質特別適合儲存高級汽油、航空煤油及有毒石化產品,有「全天候儲槽」之稱。同時浮頂漂浮在液面上,液面上無蒸汽空間,可大幅降低蒸發損失,減少空氣污染及著火爆炸危險性,萬一火災發生也不會造成大面積燃燒,提昇儲槽使用安全性。由於投資少、經濟效益高目前國內有許多外浮頂儲槽均已陸續改造為內浮頂儲槽。圖7為拱頂雙層甲板內浮頂儲槽外型圖。

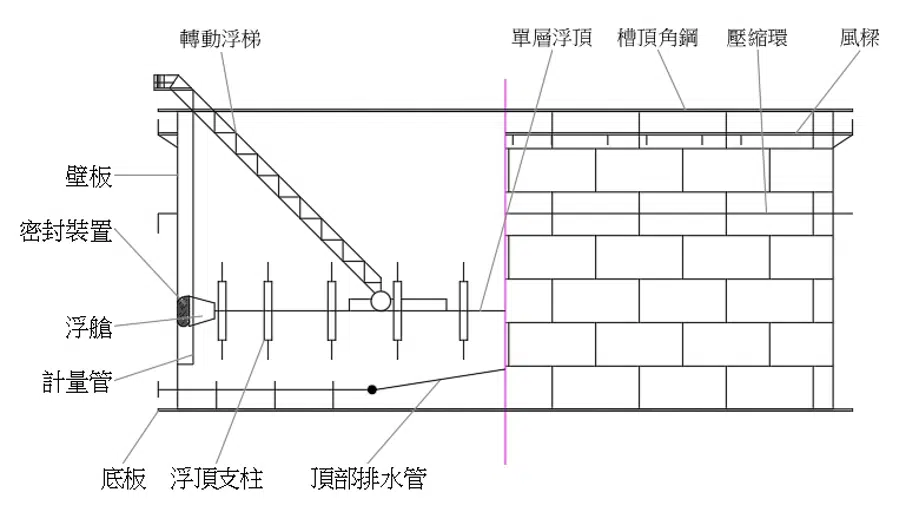

圖6 浮艙式外浮頂儲槽

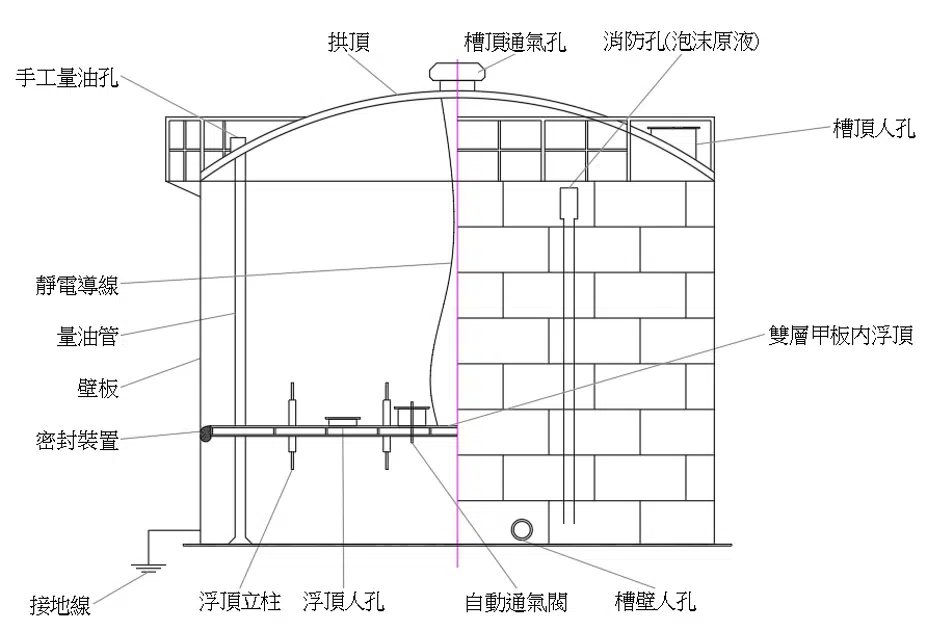

圖7 拱頂雙層甲板內浮頂儲槽

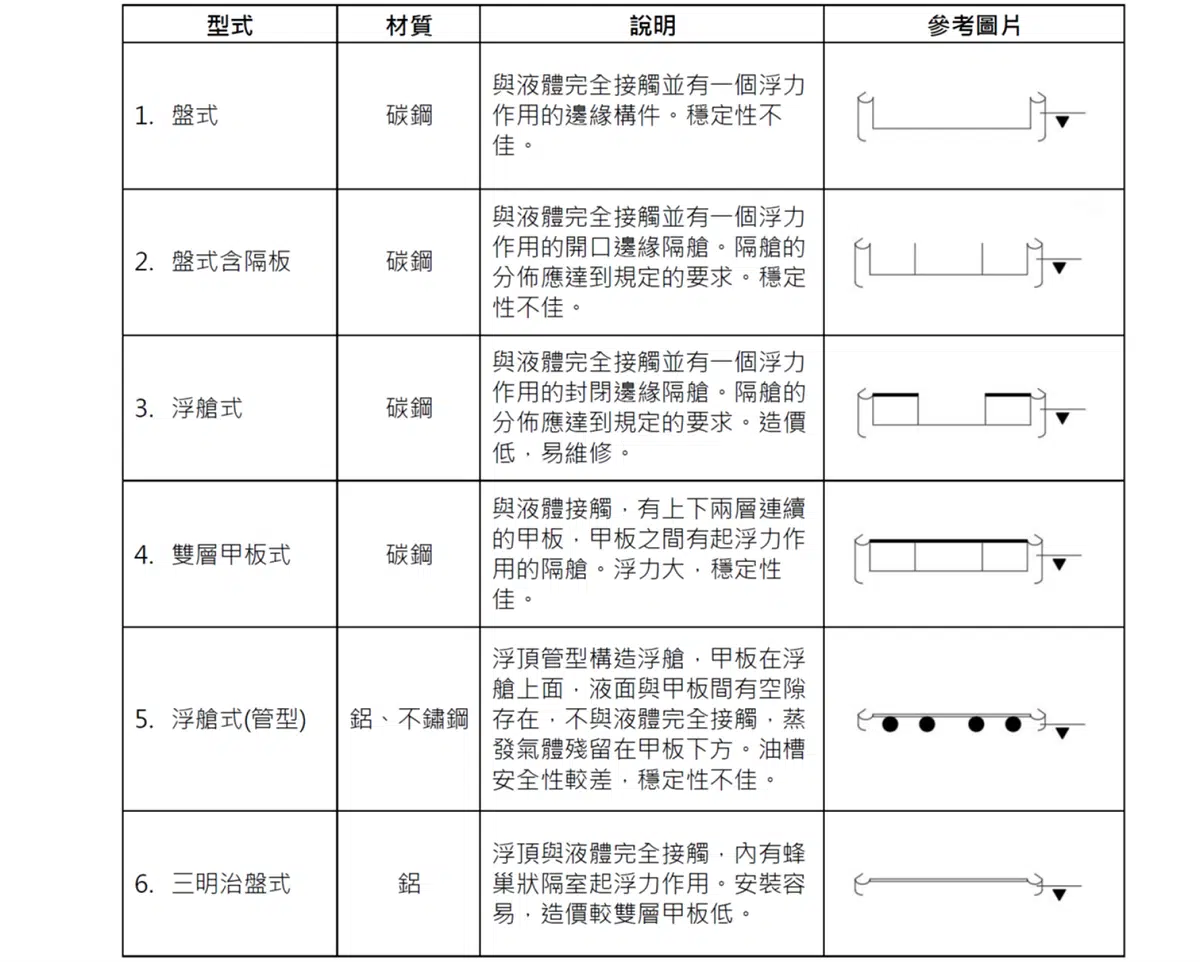

一、內浮頂結構型式

  浮頂是內浮頂儲槽關鍵核心部件,依美國石油學會API 650 附錄H,浮頂型式可分為六大類,如下列:

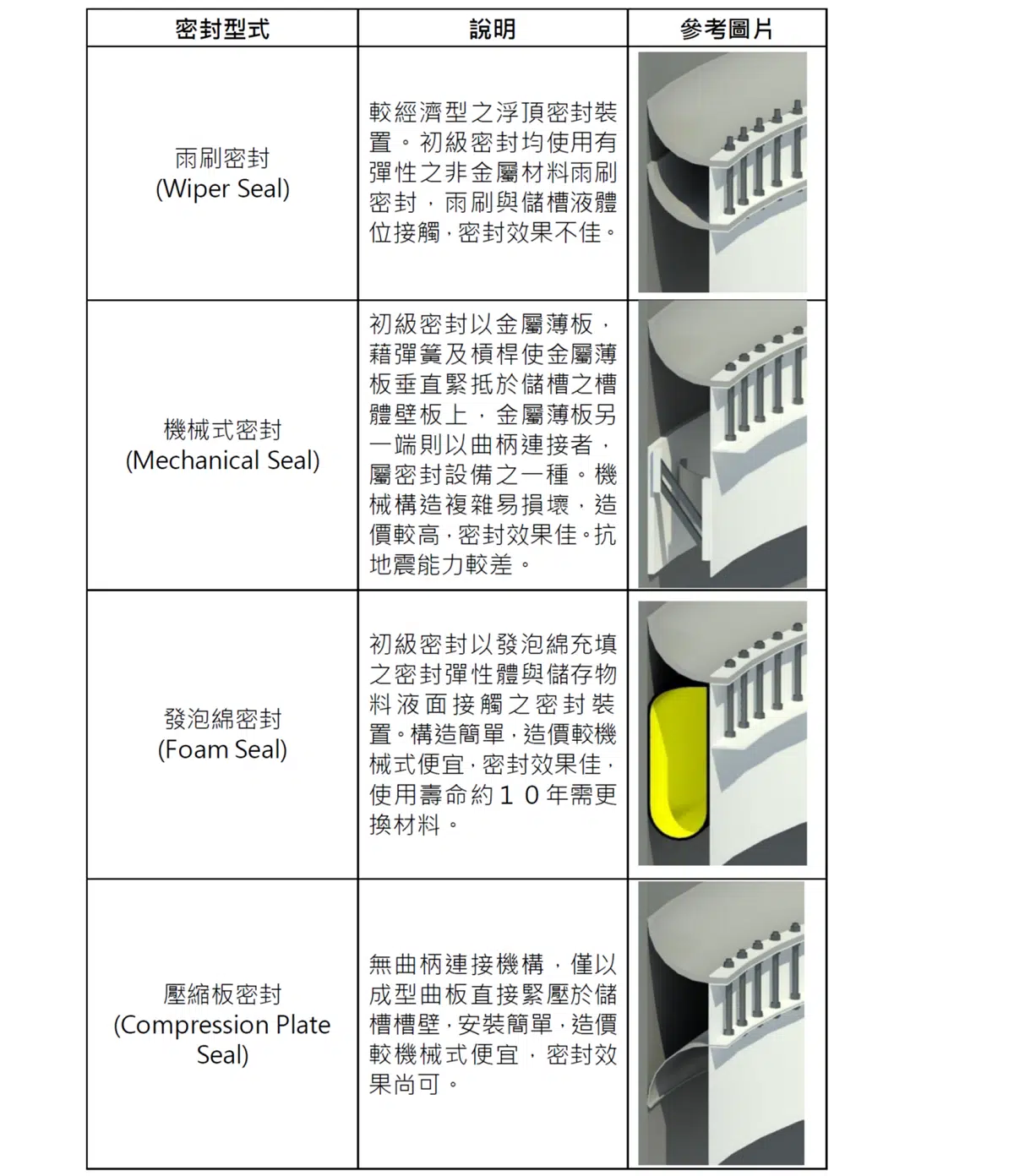

二、內浮頂密封圈裝置型式

  內浮頂密封裝置型式均採用雙封式密封,雙封式密封(Two Seal),指浮頂邊緣與儲槽內壁間裝設二層密封設備者。密封在下層稱為初級密封,密封在上層稱為二級密封,二級密封均使用彈性之非金屬材料雨刷。

陸、結語

  近年來我國為因應石化產品儲運貿易國際化,成立石化儲運專區,為節省用地及工程建造經費,儲槽建造有趨向大型化趨勢,相對其儲槽建造品質及工安、環保、消防等項目亦需嚴格要求,以確保儲運設施之安全。
